Неопределенная команда (Undefined)

Если условие истинно, то будет выполнен переход на обработчик прерывания при попытке выполнения неопределенный команды (undefined instruction). Все различные условия выполнения такой команды перечислены в таблице 6. Машинный код команды приведен на рис.37.

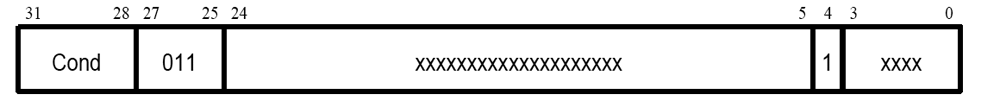

Рис. 37. Неопределенная команда

Число машинных тактов

Эта команда выполняется за 2S + 1I + 1N, где S, N и I зависят от типа машинных тактов.

Синтаксис в ассемблере

Эта команда не имеет никакой мнемоники в ассемблере. И зарезервирована на будущее, поэтому не должна применяться.
