AD7314

Низковольтный 10 битный цифровой температурный датчик в 8 выводном µSOIC корпусе

Отличительные особенности:

• 10 битный преобразователь температура-код
• Рабочий температурный диапазон от -35°C до +85°C
• Точность ± 2°С
• SPI - и DSP - совместимый последовательный интерфейс
• Дежурный режим
• Миниатюрный µSOIC корпус

Применение:

• Драйверы жестких дисков
• Персональные компьютеры
• Электронное испытательное оборудование
• Офисное оборудование
• Бытовые приборы
• Оборудование управления процессами
• Мобильные телефоны

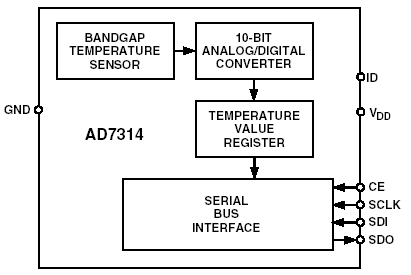

Структурная схема AD7314:

Расположение выводов AD7314:

Общее описание:

AD7314 - законченная система слежения за температурой в 8 выводном µSOIC корпусе. Прибор содержит температурный датчик и 10 битный аналого-цифровой преобразователь, обеспечивающий разрешающую способность измерения 0.25°C.

AD7314 имеет гибкий последовательный интерфейс, который позволяет вести обмен данными с большинством микроконтроллеров. Интерфейс совместим с SPI, QSPI, MICROWIRE и DSP протоколами. Прибор имеет дежурный режим, инициализируемый по последовательному интерфейсу.

Низкий ток питания и SPI - совместимый интерфейс делают AD7314 идеальным для применения в различных устройствах, типа ПК, офисного оборудования и бытовых приборов.

Документация:

89 Kb Engl Описание микросхемы AD7314

---
