AD7814

10 битный цифровой температурный датчик 6 выводном SOT-23 корпусе

Отличительные особенности:

• 10 битный преобразователь температура-код
• Рабочий температурный диапазон от -55°C до +125°C
• Точность ± 2°С
• SPI - и DSP - совместимый последовательный интерфейс
• Дежурный режим
• Миниатюрные SOT-23корпус

Применение:

• Драйверы жестких дисков
• Персональные компьютеры
• Электронное испытательное оборудование
• Офисное оборудование
• Бытовые приборы
• Оборудование управления процессами

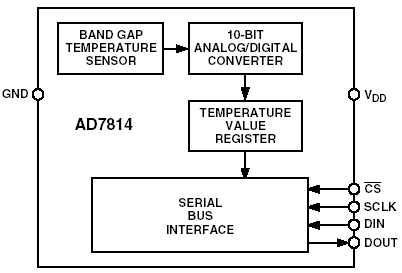

Структурная схема AD7814:

:

Общее описание:

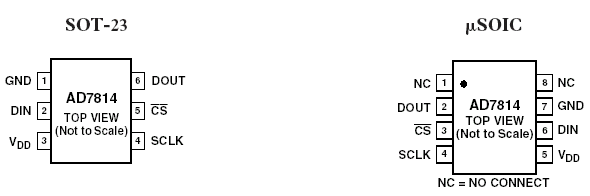

AD7814 - законченная система слежения за температурой, доступная в SOT-23 и 8 выводных µSOIC корпусах. Прибор содержит температурный датчик и 10 битный аналого-цифровой преобразователь, обеспечивающий разрешающую способность измерения 0.25°C.

AD7814 имеет гибкий последовательный интерфейс, который позволяет вести обмен данными с большинством микроконтроллеров. Интерфейс совместим с SPI, QSPI, MICROWIRE и DSP протоколами. Прибор имеет дежурный режим, инициализируемый по последовательному интерфейсу.

Широкий диапазон напряжения питания, низкий ток потребления и SPI - совместимый интерфейс делают AD7814 идеальным для применения в различных устройствах, типа ПК, офисного оборудования и бытовых приборов.

Документация:

147Kb Engl Описание микросхемы AD7814

---
