ADT7301

Микропотребляющий 13 битный цифровой температурный датчик с точностью измерения ±0.5С в 6 выводном SOT-23 корпусе

Отличительные особенности:

• 13 битный преобразователь температура-код
• Рабочий температурный диапазон от -40°C до +150°C
• Точность ± 0.5°С
• Разрешение 0.03125°С
• Ток потребления 1 мкА
• SPI - и DSP - совместимый последовательный интерфейс
• Дежурный режим
• Миниатюрные µSOIC и SOT-23корпуса

Применение:

• Медицинское оборудование
• Автомобильное оборудование
• Сотовые телефоны
• Драйверы жестких дисков
• Персональные компьютеры
• Электронное испытательное оборудование
• Офисное оборудование
• Бытовые приборы
• Оборудование управления процессами

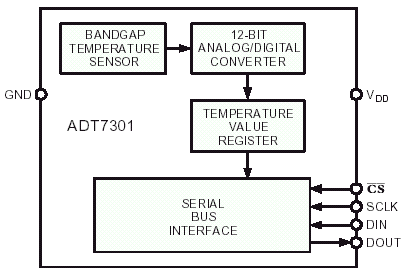

Структурная схема ADT7301:

Расположение выводов ADT7301:

Общее описание:

ADT7301 - законченная система слежения за температурой, доступная в SOT-23 и µSOIC корпусах. Прибор содержит температурный датчик и 13 битный аналого-цифровой преобразователь, обеспечивающий разрешающую способность измерения 0.03125°C.

ADT7301 имеет гибкий последовательный интерфейс, который позволяет вести обмен данными с большинством микроконтроллеров. Интерфейс совместим с SPI, QSPI, MICROWIRE и DSP протоколами. Прибор имеет дежурный режим, инициализируемый по последовательному интерфейсу.

Широкий диапазон напряжения питания, низкий ток потребления и SPI - совместимый интерфейс делают ADT7301 идеальным для применения в различных устройствах, типа ПК, офисного оборудования и бытовых приборов.

Документация:

134 Kb Engl Описание микросхемы ADT7301

---
