ATR0610

Малошумящий усилитель для системы глобального спутникового позиционирования с питанием 2.7В

Отличительные особенности:

• Малый уровень шумов
• Большое усиление слабого сигнала
• Работа от одного источника напряжением +2.7В
• Вход управления подачей питания
• 50-омный выход
• Непревзойденная стабильность

Преимущества:

• Малая потребляемая мощность < 10 мВт
• Очень компактный корпус PLLP6 (1.6 мм х 2.0 мм)
• Несколько внешних компонентов

Структурная схема ATR0610:

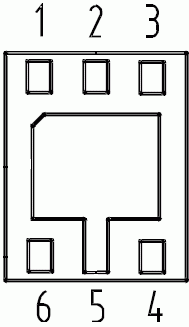

Расположение выводов ATR0610:

Описание выводов:

№	Наимен.	Функция
1	VCC	Напряжение питания
2	RF_OUT	Выходной сигнал
3	DC_GND	Общий
4	RF_IN	Вход принятого сигнала
5	RF_GND	Общий радиочастотного тракта
6	PU	Вход включения

Общее описание:

ATR0610 - интегральная схема малошумящего усилителя с напряжением питания 2,7В, разработанная для использования в составе GPS-систем. Микросхема выполнена на основе кристалла SiGe HBT. Выход усилителя согласован с 50-омной нагрузкой и поэтому требует минимум внешней схемы.

РЧ-характеристики полностью отвечают требованиям стандарта GPS.

Наряду с превосходными радиочастотными характеристиками ATR0610 обладает малым потреблением, что продлевает ресурс батареи питания. Микросхема размещена в компактном корпусе с размерами 1.6 мм х 2.0 мм, что позволяет его использовать в компактных GPS-приемниках.

Информация для заказа:

Код заказа	Корпус	Описание
ATR0610-PQQ	PLLP6	Размеры 1.6 мм х 2.0 мм, шаг 0.5 мм

Документация:

477 Kb Engl Oписание микросхемы
