MB91263, MB91F264

32-разрядные микроконтроллеры серии MB91260 FR60Lite с самым быстродействующим встроенным АЦП

Отличительные особенности:

• Ядро FR60Lite
      - Совместимость с другими ядрами ЦПУ серии FR
• 12-канальное 10-разрядное аналогово-цифровое преобразование
      - Состоит из 3 АЦП с 8, 2, 2 мультиплексированными каналами, соответственно
      - Время преобразования 1.2 мкс (при 33 МГц)
• Многофункциональный таймер
      - 16-разрядный циклический таймер x1
      - 16-разрядный выходной компаратор x6
      - 16-разрядный входной поиск фронтов x4
      - 8/16-разрядный генератор прямоугольных импульсов ?8
      - Генератор сигнала x1
      - Компаратор для запуска АЦП x2
• Дополнительный модуль таймера
      - Таймер контроллера ШИМ x2
      - Перезагружаемый таймер x3
      - U-таймер x3
• Высокоскоростной арифметический модуль
      - Выполнение операции 16 бит x16 бит + 40 бит за один машинный цикл при максимальной тактовой частоте 33 МГц для цифровой обработки сигналов
      - ОЗУ для хранения 256 слов команд
      - XRAM для хранения 64 слов
      - Y-RAM для хранения 64 слов
• Встроенная память
      - MB91263 содержит 8кбайт ОЗУ; масочное ПЗУ 128 кбайт
      - MB91F264 содержит 8 кбайт ОЗУ; 256 кбайт флэш-памяти
• Внешние входы прерываний: 10 каналов
• Контроллер ПДП (прямой доступ к памяти): 5 каналов
• Сторожевой таймер
• Режим пониженного энергопотребления: функции сон/останов
• Напряжение питания: 4.0…5.5В
• Корпус: FPT-100P-M06

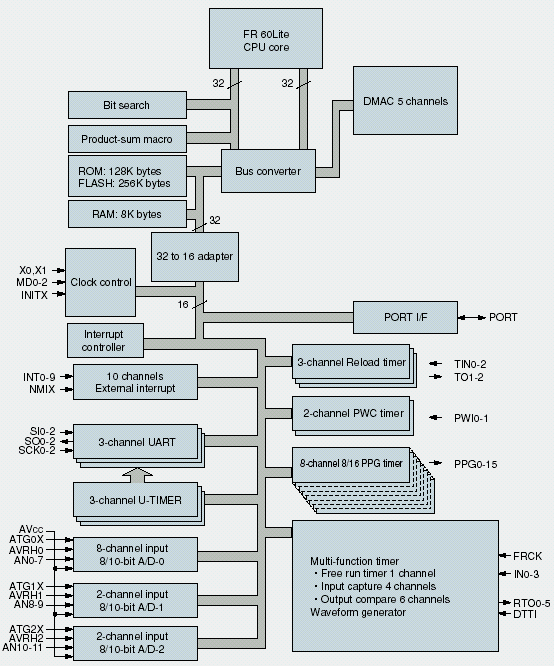

Функциональная схема

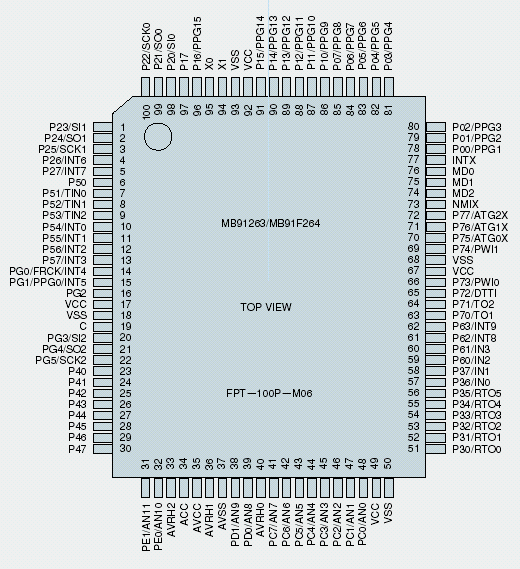

Расположение выводов:

Общее описание:

Данные новые микроконтроллеры построены на основе 32-разрядного RISC ядра FR60Lite, что делает их идеальными для управления инвертором. Помимо высокоскоростного арифметического модуля, многофункциональных таймеров, работающих совместно со схемами захвата фронтов, компараторов и генераторами сигналов в данное устройство встроено 3 АЦП вместе организующих 12 аналоговых входов. Функции микроконтроллера удовлетворяют широкому числу приложений, в т.ч. бытовые приборы, в которых требуется управление инверторами (например, в кондиционерах и стиральных машинах), а также устройства для управления системой (например, двигателями принтеров, автомобильными аудиоустройствами и т.д.).

Документация:

		258Kb Engl Предварительная информация
