HT36M4

8- битный микроконтроллер с музыкальным синтезатором

Отличительные особенности:

• Рабочее напряжение: 2.6~5.0 В
• Рабочая частота:

  при работе от кварцевого генератора 8~12 МГц

  при работе от RC генератора 11.059 МГц

• 12 двунаправленных линий портов ввода - вывода
• Два программируемых 16- битных таймера/счетчика событий с прерыванием по переполнению
• Сторожевой таймер
• Встроенное 8- битное микроконтроллерное ядро с 384?8 битным ОЗУ
• Встроенное 64Kx16 битное ОЗУ памяти/данных
• Монофонический 16- битный ЦАП
• Одно внешнее прерывание
• Полифония до 16 нот
• Каждый акустический элемент может быть подключен к независимому звуковому микшеру
• Частота дискретизации 44.1 кГц при частоте системных синхроимпульсов 11.059 МГц
• 8- битный стек
• Функции Halt и Wake-Up, позволяющие снизить потребление
• Команды манипуляции с битами
• 16- разрядные команды
• Сброс при снижении напряжения ниже 2.2 В
• 63 мощные команды
• Все команды исполняются за 1 или 2 машинных циклах
• 20 контактные SOP и TSSOP корпуса

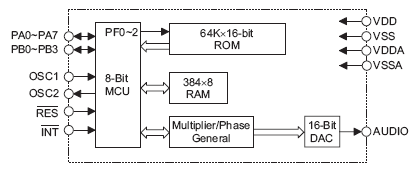

Структурная схема:

Расположение выводов:

Общее описание:

HT36M4 - высококачественный 8 битный RISC микроконтроллер, предназначенный для использования в музыкальных системах. Прибор содержит 8- битный микроконтроллер 16- канальный табличный звуковой синтезатор. Легко программируемая память программы предназначена для хранения кода прикладной программы и звуковых таблиц.

HT36M4 имеет встроенный 8- битный микропроцессор, имеющий 64КХ16 - битную память программ, 384Х8 битное ОЗУ данных и 12 двунаправленных линий портов ввода-вывода, при этом он упакован в 20 контактный TSSOP корпус, что делает его идеальным для применения в сверхтонких устройствах таких как сотовые телефоны, беспроводные телефоны и телефоны стандарта DECT.

Документация:

273 Kb Engl Описание микросхемы

---
