HT45R06

8- битное OTP MCU A/D типа

Отличительные особенности:

• Рабочее напряжение: 2.2~5.5 В (IDD <200 мкА при f_SYS=455 кГц, VDD = +5 В)
• Рабочая частота: 400 кГц~2 МГц

  455 кГц: VDD=2.2~5.5 В

  1 МГц: VDD=2.4~5.5 В

  2 МГц: VDD=3.3~5.5 В

• 13 двунаправленных линий ввода - вывода (РА, PB0~PB3, PD0)
• Один вход прерывания, совмещенный с линией ввода-вывода
• Программируемый 8- битный таймер/счетчик событий с прерыванием при переполнении и 7- уровневым предварительным делителем
• Встроенный кварцевый и RC автогенератор
• Сторожевой таймер
• Память программы 1024x14
• ОЗУ данных 64x8
• Поддержка PFD для формирования акустических сигналов
• Функция HALT и характеристика Wake-Up позволяют снизить потребление
• При 5 В питании на частоте 2 МГц время выполнения команд достигает 2 мкс
• 4- уровневый стек подпрограмм
• Четыре 8- битных АЦП
• Порт РА позволяет реализовать функцию Wake-Up
• Команды манипуляции с битами
• 14- битные команды
• 63 мощные команды
• Все команды выполняются за 1 или 2 машинных цикла
• Сброс при снижении напряжения питания
• Быстрый запуск: <5 мс (при f_SYS=455 кГц и RESB подключенным VDD)
• 18 контактные DIP/SOP и 20 контактный SSOP корпуса

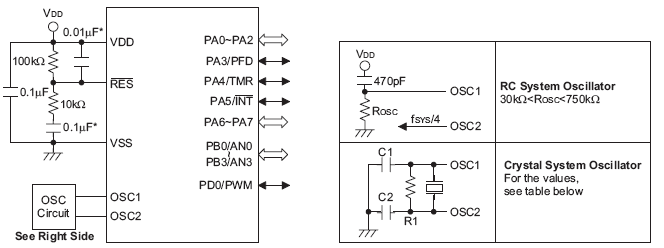

Типовая схема включения:

Расположение выводов:

Общее описание:

HT45R06 - высококачественный 8- битный микроконтроллер RISC архитектуры, специально разработанный для недорогих устройств управления линиями ввода-вывода.

Низкое потребление, гибкость линий ввода-вывода, таймеры, автогенератор, сторожевой таймер, драйвер зуммера, многоканальный АЦП, функции формирования сигнала с ШИМ и функции HALT и Wake-Up делают этот универсальный прибор идеальным для применения в различных устройствах, осуществляющих аналого-цифровое преобразование сигналов, таких как системы обеспечения безопасности, детекторы дыма и идентификационные системы.

Документация:

337 Kb Engl Описание микросхемы

---
