HT48E70

8-битный МТР микроконтроллер I/O типа с EEPROM памятью

Отличительные особенности:

• Рабочее напряжение:

  при f_SYS=4 МГц: 2.2~5.5 В

  при f_SYS=8 МГц: 3.3~5.5 В

• Сброс при снижении напряжения питания
• До 56 двунаправленных линий ввода - вывода
• Вход прерывания, совмещенный с линией ввода-вывода
• Два 16- битных программируемых таймера/счетчика событий с прерыванием по переполнению
• Встроенный кварцевый и RC генератор
• Сторожевой таймер
• Память программ может быть перезаписана 1 000 раз
• МТР память программ 8192x16 бит
• EEPROM память данных 256x8 бит
• ОЗУ данных 224x8 бит
• Дифференциальный драйвер зуммера и поддержка PFD
• Функции HALT и WAKE-UP позволяют снизить потребление
• Двухуровневый стек
• Время выполнения команд при частоте 8 МГц и напряжении питания VDD=5 В до 0.5 мкс
• Команды манипуляции с битами
• 14- битные команды
• 63 мощных команды
• EEPROM память данных может быть перезаписана до 10⁶ раз
• Время хранения данных в EEPROM памяти при отключенном питании > 10 лет
• Все команды выполняются за 1 или 2 цикла
• Поддержка внутрисистемного программирования (ISP)
• 48 контактный SSOP и 64 контактный QFP корпуса

Структурная схема:

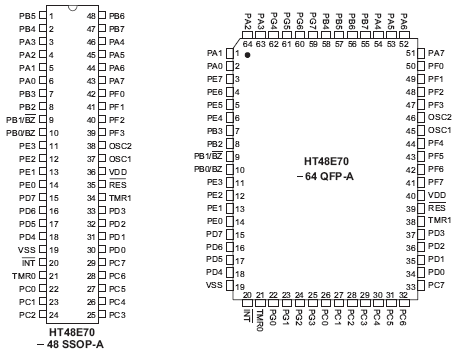

Расположение выводов:

Общее описание:

HT48E70 - высококачественный 8- битный микроконтроллер с RISC архитектурой, специально разработанный для управления множеством линий ввода-вывода.

Низкое потребление, гибкость линий ввода-вывода, встроенные таймер и автогенератор, функции HALT И WAKE-UP, сторожевой таймер, драйвер зуммера и низкая цена делают эти универсальные приборы идеальными для применения в самых различных устройствах типа промышленных систем управления, потребительских товарах, контроллерных подсистем и т.д.

Документация:

334 Kb Engl Описание микросхемы

---
