HT49R70A-1

8-разрядный микроконтроллер с однократно программируемой памятью и драйвером LCD

Отличительные особенности:

• Диапазон рабочих напряжений: от 3,0 до 5,5 В
• Линий входа: 8
• Двунаправленных линий I/O: 16
• Два входа внешних прерываний
• Один 8-разрядный и один 16-разрядный таймеры/счетчики событий с функцией PFD (программируемый делитель частоты)
• Драйвер LCD с форматом сегментов 41x3 или 40x4
• EPROM памяти программ форматом 8Kx16
• RAM памяти данных форматом 224x8
• Часы реального времени (RTC) с 8-разрядным предварительным делителем
• Сторожевой таймер
• Выход акустического сигнала (зуммер)
• Встроенный генератор (кварцевый, RC или на кварце с частотой 32768 Гц)
• Команды манипулирования битами
• Табличные 16-разрядные команды чтения
• При системной частоте 8 МГц длительность командного цикла составляет 0,5 мкс
• 63 мощные команды
• Выполнение команд за 1 или 2 машинных цикла
• 100-выводной корпус QFP

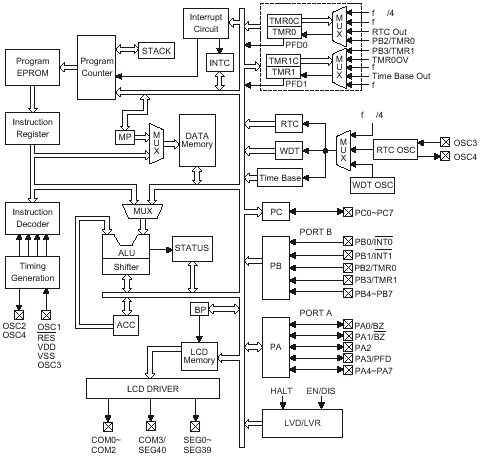

Архитектура:

Общее описание:

Прибор HT49R70A-1 является 8-разрядным высокопроизводительным однокристальным микроконтроллером. Одноцикловые команды и архитектура с двухуровневым конвейером позволяют использовать этот микроконтроллер в высокоскоростных применениях. Прибор может быть использован в большом количестве применений, использующих LCD дисплеи, таких как: калькуляторы, счетчики и таймеры, игры, весы и другие устройства с LCD дисплеями, в частности с батарейным питанием.

Документация:

348 Kb Engl Описание микросхемы

---
