MAX4369

Двухканальные операционные усилители с повышенной выходной мощностью и диапазоном выходных сигналов от шины до шины питания в корпусе UCSP

Отличительные особенности:

• Миниатюрный корпус UCSP (1.5 мм х 1.5 мм)
• Обеспечивает выходной сигнал 120 мВт на нагрузке 16 Ом
• Коэффициент полных гармонических искажений плюс шум (THD + N): 0.03% при 1 кГц
• Однополярное напряжение питания от 2.3 В до 5.5 В
• Потребляемый ток 1 мА на ОУ
• Ультра- высокий уровень подавления сигнала в цепи питания: 96 дБ
• Стабилен в режиме единичного усиления
• Выходной диапазон от шины до шины питания
• Функции защиты от тепловой перегрузки и короткого замыкания

Области применения:

• Сотовые телефоны
• Головные телефоны
• PDA
• Системы управления электродвигателями
• Аудиоаппаратура общего назначения

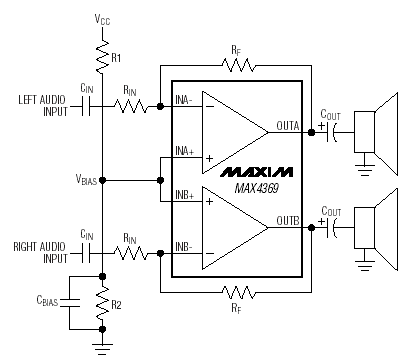

Типовая схема включения/ функциональная схема:

Расположение выводов:

Описание:

Двухканальный операционный усилитель (ОУ) MAX4369 имеет повышенный уровень выходной мощности, диапазон выходных сигналов от шины до шины питания (Rail-to-Rail®), однополярное напряжение питания и выпускается в ультра- миниатюрном корпусе типа (UCSP™). ОУ стабилен в режиме единичного усиления до 3.5 МГц и имеет диапазон напряжения питания от 2.3 В до 5.5 В. Гарантированная нагрузочная способность ОУ MAX4369 составляет до 87 мА по втекающему и вытекающему токам при напряжении питания 5 В.

ОУ MAX4369 способен обеспечивать непрерывный уровень выходной мощности 120 мВт на нагрузке 16 Ом, или 75 мВт на нагрузке 32 Ом при уровне полных гармонических искажений плюс шум, составляющем 1%, что делает данные ИС идеальными для применения в портативных аудиоприложениях.

ИС MAX4369 специфицирована для эксплуатации в расширенном диапазоне температур (от -40С до +85С) и выпускается в миниатюрном (1.5 мм х 1.5 мм) корпусе с шариковыми выводами 9-bump UCSP.

Документация:

398 Kb Engl Описание микросхемы

---
