MAX9727

четырехканальный линейный УЗЧ, обеспечивающий СКЗ выходного сигнала 3 В

Отличительные особенности:

• Однополярное питание от 2.7 до 5.5 В
• PSRR = 100 дБ
• Отношение сигнал-шум 109 дБ
• Привязанный к общей шине выходной сигнал
• Схема подавления акустических щелчков при включении/выключении
• Дифференциальные входы
• СКЗ выходного сигнала 3 В при работе на нагрузку 1 кОм при однополярном питании 5 В
• СКЗ выходного сигнала 2 В при работе на нагрузку 1 кОм при однополярном питании 3.3 В
• Ток потребления одного канала 3 мА
• Стабильность точки единичного усиления
• Потребление в дежурном режиме 100 нА
• Допустимая емкостная нагрузка CLOAD > 220 пФ
• Защита от ЭСП ±8 кВ, соответствующего модели тела человека

Области применения:

• Аудио/видео ресиверы
• CD и DVD плееры
• Бытовая и профессиональная аудио аппаратура
• Переносные аудио системы
• Абонентские установки
• Звуковые платы

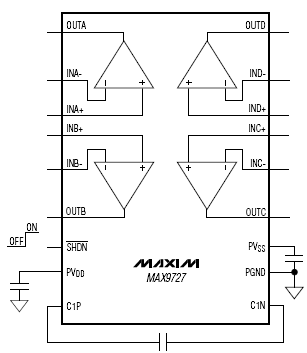

Упрощенная блок-диаграмма:

Расположение выводов MAX9727:

Общее описание:

MAX9727 - четырехканальный линейный УЗЧ, обеспечивающий СКЗ выходного сигнала до 3 В, предназначенный для применения в переносных аудио системах, для которых размеры и стоимость являются критическими параметрами. Прибор использует архитектуру DirectDrive компании Maxim, которая позволяет при работе от однополярного источника питания формировать сигналы с нулевой постоянной составляющей, что устраняет необходимость использования разделительных конденсаторов, что ведет к уменьшению размеров, высоты и стоимости изделий. PSRR = 100 дБ и THD+N = 0.0005 % гарантируют чистый неискаженный звуковой сигнал. Каждый усилитель MAX9727 может обеспечить при работе от однополярного 5 В источника питания на 1 кОм нагрузку СКЗ выходного сигнала 3 В и THD+N < 0.003 %. А при работе от 3.3 В однополярного источника сигнала - СКЗ 2 В и THD+N < 0.003 %.

Вход отключения блокирует усилители и уменьшает потребление тока до 100 нА. MAX9727 имеет передовую, разработанную компанией Maxim, схему подавления акустических щелчков при включении/выключении.

MAX9727 работает от однополярного источника питания от 2.7 до 5.5 В, потребляет всего 3 мА на канал и имеет рабочий температурный диапазон от -40°C до +85°C.

Документация:

47 Kb Engl Описание микросхемы

---
