MAX6964

Драйвер управления 17 светодиодами, имеющий регулировку яркости

Отличительные особенности:

• 400 кбит/с двухпроводный последовательный 5.5 В интерфейс
• Диапазон напряжения питания от 2 до 3.6 В
• 8- битная ШИМ регулировка яркости:
      - 16 шаговая общая регулировка
      - 16 шаговая индивидуальная регулировка
• Двухфазное мигание светодиодов
• Максимальный выходной ток по каждому порту 50 мА
• Вход nonRST для очистки последовательного интерфейса и восстановления на выходах заданного по умолчанию значения
• Максимальное напряжение выходов с открытым стоком 7 В
• Ток потребления в дежурном режиме 1.2 мкА (типовой), 3.3 мкА (максимальный)
• Миниатюрный 4x4x0.8 мм QFN корпус
• Рабочий температурный диапазон от -40°C до +125°C

Области применения:

• Подсветка ЖКИ
• Управление светодиодами индикации состояния
• Подсветка клавиатуры
• Драйверы RGB светодиодов

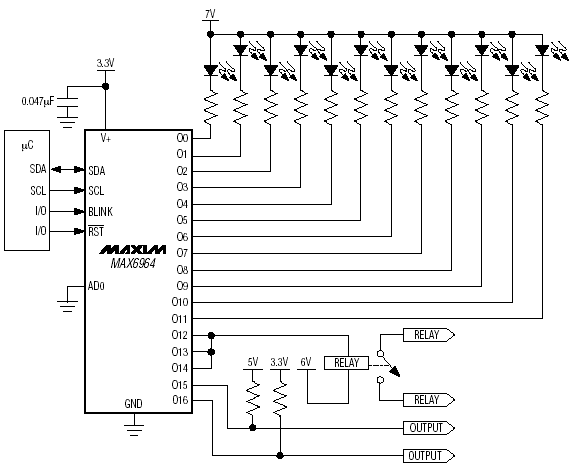

Типовая схема включения MAX6964:

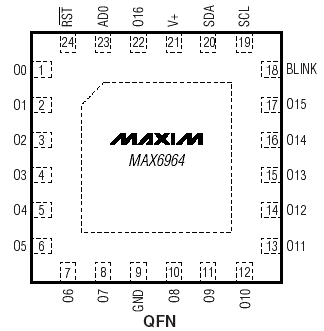

Расположение выводов MAX6964:

Общее описание:

MAX6964 - I²C- совместимый драйвер, который позволяет микропроцессорам управлять работой 17 светодиодов. Выходы прибора представляют собой открытые стоки, которые имеют максимальное напряжение 7 В и максимальный втекающий ток 50 мА. Выходы могут использоваться для управления работой светодиодов или, при подключении подтягивающего резистора, в качестве логических выходов, формирующих сигнал с амплитудой до 7 В.

Также прибор имеет 8- битную регулировку яркости. Четыре бита используются для одновременной регулировки яркости всех светодиодов 14 шагами. Кроме того, остальные 4 бита используются для 16 шаговой индивидуальной регулировки яркости. Альтернативно, прибор может быть настроен на одновременную 8- битную регулировку яркости всех светодиодов.

Каждый выход имеет независимую двухфазную регулировку мигания. Светодиоды могут быть индивидуально настроены на включение/выключение в любой фазе или на игнорирование фаз мигания. Частота мигания (до 1 кГц) задается внешним синхросигналом на входе BLINK или состоянием внутреннего регистра. Также вход BLINK может использоваться для одновременного включения/выключения всех светодиодов или в качестве универсального входа.

MAX6964 управляется по двухпроводному интерфейсу, при этом для каждого драйвера может быть задан один из четырех I²C адресов.

Документация:

511 Kb Engl Описание микросхемы

---
