MAX7219, MAX7221

Драйверы 8-ми разрядного цифрового LED индикатора с последовательным интерфейсом

Отличительные особенности:

• 10 МГц последовательный интерфейс
• Раздельное управление LED сегментами индикатора
• Возможность режимов декодирования/пропуска декодирования цифрового сегмента
• Потребляемый ток в режиме отключения/Shutdown (данные сохраняются) 150 мкА
• Цифровое и аналоговое управление яркостью
• Очистка дисплея при подаче питания
• Управление LED индикаторами с общим катодом
• Драйверы сегментов имеют ограничение скорости нарастания напряжения для снижения электромагнитного излучения (EMI)
• Последовательный интерфейс, совместимый с SPI, QSPI, Microwire (MAX7221)
• Корпуса 24-Pin DIP и SO

Области применения:

• Графические дисплеи
• 7- сегментные дисплеи
• Индустриальные контроллеры
• Приборы пультов управления
• Матричные LED дисплеи

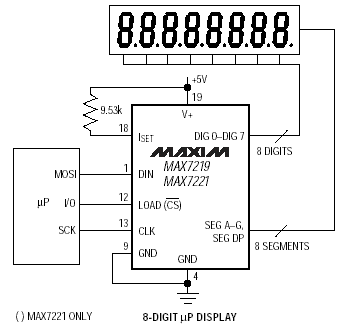

Типовая схема включения:

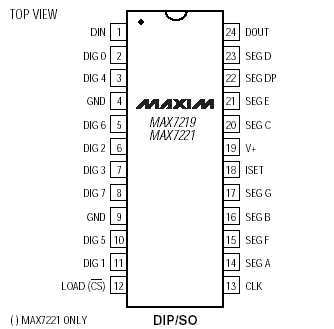

Расположение выводов:

Описание:

ИС MAX7219/MAX7221 являются компактными драйверами светодиодных индикаторов с общим катодом с последовательным интерфейсом ввода/вывода, предназначенными для согласования микропроцессора с 7-ми сегментными цифровыми LED индикаторами, состоящими из 8-ми разрядов и менее, графическими дисплеями, или с 64 отдельными светодиодами. ИС содержит встроенный BCD декодер кода - B, цепи сканирующего мультиплексирования, драйверы сегментов и разрядов, и статическую RAM 8 х 8, которая хранит значение каждого разряда. Для установки тока всех сегментов LED необходимо подключение всего одного внешнего резистора. ИС MAX7221 совместима со стандартами SPI™, QSPI™, и Microwire™, и имеет ограниченную скорость нарастания напряжения драйверов сегментов для снижения излучения EMI.

Удобный 3-х проводной последовательный интерфейс согласуется со всеми распространенными микропроцессорами. Каждый из разрядов индикатора имеет независимую адресацию и его содержимое может быть обновлено без необходимости перезаписи всего индикатора. ИС MAX7219/MAX7221, также, позволяют пользователю определять режим декодирования каждого разряда («декодирование кода - В», или «не декодировать»).

Устройства имеют режим отключения/ Shutdown с потребляемым током 150 мкА, аналогового и цифрового управления яркостью, ограничитель сканирования сегментов от 1 до 8, и тестовый режим, принудительно включающий все LED сегменты.

Документация:

187 Kb Engl Описание микросхемы

---
