MAX6920

76 В драйверы VFD индикаторов с последовательным интерфейсом и 12 выходами

Отличительные особенности:

• 5 МГц 4- проводный последовательный интерфейс промышленного стандарта
• Диапазон напряжения питания логической схемы от 3 до 5.5 В
• Диапазон рабочего напряжения общих/анодных линий от 8 до 76 В
• Двухтактный высоковольтный КМОП выход
• Нагрузочная способность по постоянному вытекающему току 40 мА, по втекающему - 4 мА
• Нагрузочная способность в импульсном режиме 75 мА
• Выходы могут быть запараллелены для повышения токовой нагрузочной способности
• Любой выход может использоваться для управления общей или анодной линией
• Управление интенсивностью свечения при помощи ШИМ сигнала на входе BLANK
• Миниатюрный 20 выводной SO корпус
• Рабочий температурный диапазон от -40°C до +125°C

Применение:

• Бытовая техника
• Промышленные весы
• Игровые автоматы
• Охранные системы
• Автомобильное оборудование
• Телекоммуникационное оборудование
• Авиационная радиоэлектроника

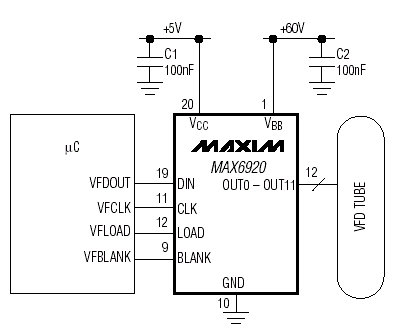

Типовая схема включения MAX6920:

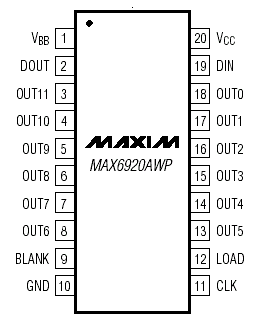

Расположение выводов MAX6920:

Общее описание:

MAX6920 - 76 В драйвер вакуумных флуоресцентных индикаторов (VFD) с 12 выходами, который связывает по последовательному интерфейсу динамические VFD с VFD контроллерами типа MAX6850, MAX6851 и MAX6853 или с микроконтроллерами. Также MAX6920 идеален для управления статическими VFD или телекоммуникационными реле.

Ввод данных осуществляется по последовательному четырехпроводному (CLOCK, DATA, LOAD, BLANK) интерфейсу, совместимому со стандартными промышленными драйверами и VFD контроллерами компании Maxim.

Для упрощения управления прибор имеет вход BLANK с высоким активным уровнем, который позволяет отключать индикатор и переводить MAX6920 в дежурный режим. Кроме того, подавая на этот вход сигнал с ШИМ, можно регулировать интенсивность свечения индикатора.

MAX6920 имеет выход последовательных данных DOUT, который позволяет подключать каскадно несколько приборов к одной последовательной шине.

MAX6920 доступен в 20 выводном SO корпусе. Также компания Maxim выпускает VFD драйверы с 20 (MAX6921/MAX6931) и 32 (MAX6922 и MAX6932) выходами.

Документация:

183 Kb Engl Описание микросхемы MAX6920

---
