MAX8709

Высокоэффективный контроллер подсветки CCFL с SMBus интерфейсом

Отличительные особенности:

• Синхронизация на резонансной частоте, обеспечивающая:
      увеличение срока службы лампы
      гарантирующая ударную возможность
• Высокий КПД
• Широкий диапазон входного напряжения (от 4.6 до 28 В)
• Прямое преобразование для обеспечения превосходного подавления линейного питания
• SMBus интерфейс для регулировки яркости
• Возможность снижения яркости свечения в 10 раз
• Гарантируемая частота DPWM от 200 Гц до 220 Гц
• Ограничение напряжения во вторичной обмотке
• Регулируемая защита от отключения лампы с 1 секундным таймером
• Ограничение тока вторичной обмотки для защиты от КЗ
• Миниатюрный 5x5 мм QFN корпус

Области применения:

• Дисплеи ноутбуков
• ЖКИ телевизоры
• ЖКИ мониторы
• Автомобильные индикаторы

Типовая схема включения MAX8709:

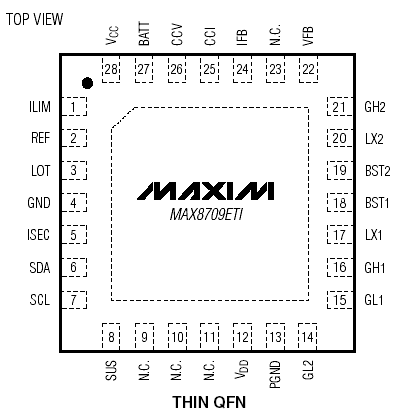

Расположение выводов MAX8709:

Общее описание:

MAX8709 - высокоинтегрированный контроллер подсветки, оптимизированный для питания флуоресцентных ламп с холодным катодом (CCFLs), использующий резонансную мостовую архитектуру. Для повышения срока службы CCFL резонансный режим максимизирует ударную возможность и обеспечивает практически во всем диапазоне изменения входных сигналов синусоидальную форму колебаний. Контроллер работает в широком диапазоне напряжения питания (от 4.6 до 28 В) и имеет высокий КПД. MAX8709 имеет защиту от различных дефектов нагрузки, включая защиту от КЗ и ХХ.

MAX8709 обеспечивает 10- кратное снижение яркости свечения за счет регулировки тока лампы и использования цифровой регулировки сигнала с ШИМ (DPWM). Яркость регулируется через последовательный двухпроводный SMBUS- совместимый интерфейс. Прибор способен непосредственно управлять работой мостового инвертора, построенного из четырех n- канальных МОП транзисторов. Встроенный 5.3 В линейный стабилизатор используется для питания драйверов МОП транзисторов, DPWM автогенератора и большей части внутренних узлов. MAX8709 доступен в компактном 28 выводном TQFN корпусе и имеет рабочий температурный диапазон от -40°C до +85°C.

Документация:

526 Kb Engl Описание микросхемы MAX8709

---
