MAX1873
Простой импульсный контроллер с ограничением тока для зарядки литий-ионных элементов питания
Отличительные особенности:
- Недорогая и простая схема включения
- Заряжает 2, 3 или 4 последовательно включенных литий-ионных элемента питания
- Дополнительная обратная связь ограничения входного тока
- Возможность зарядки аккумуляторных батарей на основе никеля
- Аналоговый выход для контроля зарядного тока
- Погрешность стабилизации напряжения на батареи ±0.75%
- Ток потребления в режиме выключения 5 мкА
- Входное напряжение до 28В
- Минимальный перепад напряжения 200 мВ при 100%-ом заполнении импульсов
- Регулируемый зарядный ток
- Низкий уровень шумов за счет использования задающего генератора ШИМ частотой 300 кГц
- Малогабаритный 16-выв. корпус QSOP
- Для ускорения сроков проектирования выпускается оценочный набор MAX1873
Области применения:
- Ноутбуки
- Портативные планшеты для доступа к Интернет
- Зарядное устройство 2-, 3- или 4-х батарей Li+
- Зарядное устройство 6-, 9- или 10-ти аккумуляторов на основе никеля
- Портативные, переносные контрольно-измерительные приборы
- Персональные цифровые помощники
- Настольные зарядные устройства

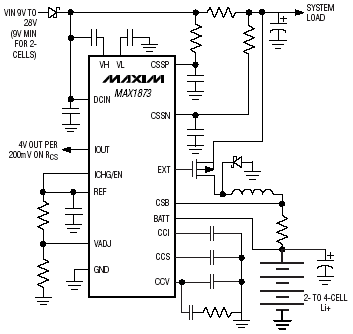

Типовая схема включения:
Расположение выводов:
Описание выводов:
| CSSN |
Инвертирующий вход контроля тока |
| CSSP |
Неинвертирующий вход контроля тока |
| CCS |
Подключение цепи компенсации обратной связи по входному току |
| CCV |
Подключение цепи компенсации обратной связи по напряжению на заряжаемой батареи |
| CCI |
Подключение цепи компенсации обратной связи по току зарядки |
| ICHG/EN |
Вход настройки зарядного тока и перевода в режим выключения |
| IOUT |
Выход контроля зарядного тока |
| VADJ |
Настройка напряжения стабилизации заряжаемой батареи |
| REF |
Выход опорного напряжения 4.2В |
| BATT |
Вход контроля батарейного напряжения и инвертирующий вход схемы ограничения входного тока |
| CSB |
Неинвертирующий вход схемы ограничения входного тока |
| GND |
Общий |
| VH |
Подключение конденсатора к DCIN(встроенный стабилизатор) |
| EXT |
Выход драйвера внешнего транзистора |
| DCIN |
Вход питания |
| VL |
Подключение конденсатора к GND(встроенный стабилизатор) |
Общее описание:
Недорогая ИМС MAX1873R/S/T выполняет все функции, необходимые для простой и эффективной зарядки 2-, 3- или 4- х последовательно включенных литий-ионных элементов питания током до 4А и выше. Она формирует стабилизированные зарядный ток и напряжение с общей погрешностью по стабилизации напряжения на зажимах батареи не более ±0.75%. Внешний P-канальный МОП-транзистор используется как понижающий преобразователь постоянного напряжения для зарядки батарей с высоким к.п.д. в недорогих проектах.
MAX1873R/S/T стабилизирует напряжение и зарядный ток с помощью двух обратных связей, которые работают совместно для обеспечения гладкости переходов между стабилизациями тока и напряжения. Дополнительная обратная связь ограничивает ток источника постоянного напряжения, тем самым позволяя минимизировать размеры и стоимость сетевого адаптера. Имеется аналоговый выход, напряжение на котором пропорционально зарядному току. Этот сигнал может быть подключен к АЦП или микроконтроллеру для наблюдения за процессом зарядки.
MAX1873 можно также применять как эффективный источник тока для зарядки NiCd и NiMH аккумуляторов. MAX1873R/S/T выпускается в малогабаритном 16-выв. корпусе QSOP. Для сокращения сроков проектирования выпускается оценочный набор MAX1873EVKIT.
Информация для заказа:
| Код заказа |
Темп.диапазон |
Корпус |
Количество элементов в последовательном включении |
| MAX1873REEE |
-40°C…+85°C |
16-выв. QSOP |
2 шт. Li или 5,6 Ni |
| MAX1873SEEE |
-40°C…+85°C |
16-выв. QSOP |
3 шт. Li, 7-9 Ni |
| MAX1873TEEE |
-40°C…+85°C |
16-выв. QSOP |
4 шт. Li, 10 шт. Ni |
Документация:
| |
 |
203 Kb Engl Описание микросхемы |
