MAX1917

Синхронный следящий компенсаторный контроллер питания DDR памяти и оконечных устройств

Отличительные особенности:

• Входной/выходной токи 25 А
• Автоматическое поддержание VTT на уровне 1/2VDDR
• Минимальные размеры выходных конденсаторов
• Входное напряжение в диапазоне от 4.5 В до 14 В
• Диапазон входного DDR напряжения от 1.5 В до 3.6 В
• Предустановленные частоты преобразования 200 кГц/300 кГц/400 кГц/550 кГц
• Регулируемая частота преобразования до 1 МГц
• Защита от перегрузки по току без токоизмерительных резисторов
• Встроенный режим «мягкого» старта
• Источник опорного напряжения VTTR потребляет и выдает до 25 мА
• Быстродействующее ШИМ- управление для реализации быстродействующей петли обратной связи
• Эффективность преобразования до 96%
• Корпус 16-pin QSOP

Области применения:

• Источники питания DDR памяти
• Источник питания ядра процессора или DSP
• Оконечный источник питания AGTL шины
• Ноутбуки
• Настольные ПК
• Устройства хранения данных
• Сетевые системы

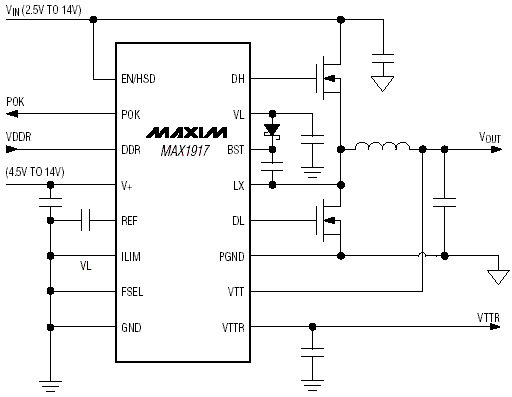

Типовая схема включения:

Расположение выводов:

Описание:

MAX1917 является законченным решением контроллера питания для DDR памяти. ИС содержит компенсирующий контроллер и усилитель для генерации напряжений 1/2VDDR для VTT и VTTR. Напряжения VTT и VTTR поддерживаются в диапазоне 1% от уровня 1/2VDDR. Контроллер работает в синхронном режиме выпрямления для обеспечения сбалансированного потребления тока и нагрузочной способности вплоть до 25 А. С потребляемым током 5 мкА в режиме отключения, MAX1917 является наилучшим выбором для ноутбуков с небольшим ресурсом автономной работы, для серверов и настольных ПК. Использование только транзисторов типа N-FET позволило оптимизировать эффективность преобразования. ИС MAX1917 также может быть использована для генерации напряжения VDDR, как и в качестве понижающего преобразователя общего назначения с регулируемой частотой преобразования вплоть до 1 Мгц с необходимостью установки всего нескольких дополнительных элементов.

В ИС MAX1917 использована оригинальная технология Maxim’а с Quick-PWM™ архитектурой для реализации быстродействующей переходной характеристики и эффективности преобразования вплоть до 96%, при использовании малогабаритных элементов. Контроль выходного тока обеспечивается без необходимости установки токоизмерительного резистора путем отслеживания напряжения сток- исток FET транзистора в нижнем плече преобразователя. Порог ограничения тока регулируется с помощью установки внешнего резистора. ИС MAX1917 выпускается в малогабаритном корпусе типа 16-Pin QSOP.

Документация:

322 Kb Engl Описание микросхемы

---
