MAX864

Двухканальный преобразователь напряжения с подкачкой заряда с режимом отключения

Отличительные особенности:

• Требует подключения только 4-х конденсаторов
• Биполярный выход (положительное и отрицательное напряжения)
• Низкий уровень входных напряжений: от +1.75 В до +6.0 В
• Режим отключения (Shutdown) с логическим управлением, потребляемый ток 1 мкА
• Выбираемая частота преобразования позволяет оптимизировать размер конденсаторов и потребляемый ток

Области применения:

• Низковольтное напряжение смещения для GaAsFET, в беспроводных телефонах
• Источник питания ГУН и GaAsFET
• Расщепленный источник питания с батареей из 2…4 Ni – элементов, или одного элемента Li+
• Недорогой биполярный источник с низковольтными напряжениями
• Системы сбора данных
• Биполярный источник питания для аналоговых цепей
• ЖКИ – панели

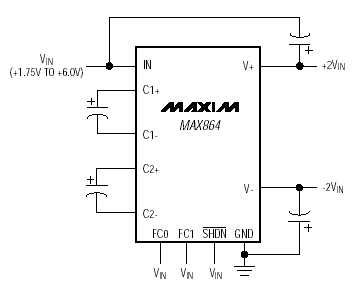

Типовая схема включения:

Расположение выводов:

Описание:

CMOS DC/DC преобразователь напряжения с подкачкой заряда конвертирует входное положительное напряжение в выходные положительное и отрицательное напряжения и требует подключения всего 4-х конденсаторов. Преобразователь с подкачкой заряда, сначала удваивает входное напряжение, а затем инвертирует, уже удвоенное, напряжение. Диапазон входных напряжений составляет от +1.75 В до +6.0 В.

Встроенный тактовый генератор может быть запрограммирован, с помощью выводов ИС, на частоту преобразования от 7 кГц до 185 кГц, позволяя оптимизировать потребляемый ток покоя, размеры конденсаторов и рабочую частоту. Выходное сопротивление 55 Ом позволяет реализовывать приложения с выходными токами до 20 мА. ИС имеет, также, логически – управляемый режим отключения (Shutdown) с потребляемым током 1 мкА.

ИС MAX864 выпускается в корпусе 16-pin QSOP, который занимает такую - же площадь, как стандартный корпус 8-pin SOIC.

Для приложений с еще более жесткими пространственными требованиями, выпускается ИС MAX865 (корпус 8-Pin µMAX) , занимающая половину площади, необходимой для ИС MAX864.

Документация:

122 Kb Engl Описание микросхемы

---
