LM4666Импульсный УМЗЧ 1,2 Вт, с высоким КПД, без разделительного фильтраОсобенности:
Области применения:

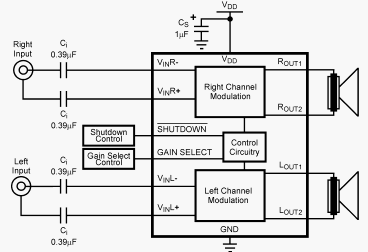

Типовая схема включения:

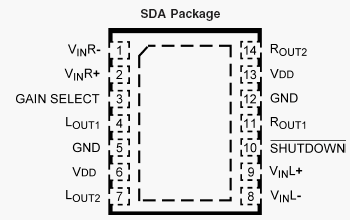

Расположение выводов:
Общее описание: LM4666 - это полностью интегральный импульсный УМЗЧ с однополярным питанием. Он содержит модулятор новой конструкции, исключающий необходимость применения LC-фильтра, типичного для импульсных усилителей. Исключение фильтра упрощает конструкцию, снижает количество деталей и сокращает размер платы. LM4666 обрабатывает входной аналоговый сигнал при помощи дельта-сигма модуляции, что снижает величину выходных шумов и коэффициент гармонических искажений по сравнению с обычными широтно-импульсными (ШИМ) модуляторами. LM4666 разработана в соответствии с требованиями, предъявляемыми к мобильным телефонам и другим носимым устройствам связи. При напряжении питания 3 В этот усилитель выдает в 8-омную нагрузку 450 мВт продолжительной средней мощности при коэффициенте гармоник меньше 1%. Требования к источнику питания также довольно гибкие - от 2,8 В до 5,5 В однополярного напряжения. LM4666 имеет высокий КПД на нагрузке 8 Ом по сравнению с типичными усилителями класса AB. При напряжении питания 3 В КПД усилителя при выходной мощности 100 мВт составляет 79%, достигая 84% при 450 мВт. Также в LM4666 имеется энергосберегающий дежурный режим. Он включается при подаче логического нуля на вывод SHUTDOWN. В усилителе есть возможность выбрать коэффициент усиления равным 6 или 12 дБ. Кроме того, микросхема имеет защиту от короткого замыкания выхода на питающий или общий провод. Документация:
